拉弧式螺柱焊 又叫电弧式螺柱焊 ， 与储能式螺柱焊 不同，拉弧式螺柱焊没有向电容充电的过程，而是通过变压器/整流器降压后直接放电，其工作原理与普通电焊焊接类似。

由于不需要预充电，电能可以源源不断地释放，所以焊接时间长短可以控制，根据设备功率不同，可焊螺柱直径范围为3-25mm。

拉弧式螺柱焊的特点

焊接方式与保护方式

根据螺柱直径不同以及使用场合不同，拉弧式螺柱焊有不同的焊接方式以及保护方式。

焊接方式分为“短周期螺柱焊”和“长周期螺柱焊”。

保护方式分为“无需保护”、“气体保护”和“瓷环保护”

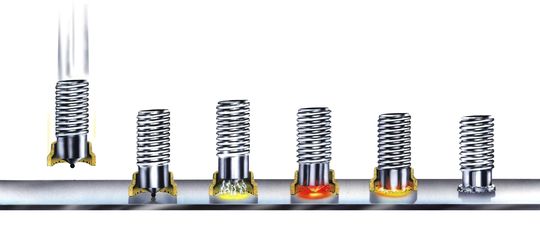

短周期螺柱焊工艺流程

短周期螺柱焊即焊接时间在5-100毫秒的拉弧式螺柱焊，由于焊接时间较短，所以熔池相对较浅（但比储能式螺柱焊的熔池深）。

短周期螺柱外形特点

短周期螺柱带有一圈法兰，这样无论在焊接处是否产生气孔，螺柱的焊接处抗拉强度，始终将大于螺柱自身的强度。 短周期螺柱的外形与储能螺柱相似，所以也可以用储能螺柱来进行短周期螺柱焊接 根据设备功率不同，短周期螺柱焊最大可焊M12的螺柱（ARC1550拉弧式螺柱焊机 ，ARC800拉弧式螺柱焊机 短周期可焊至M8） 螺柱直径在6毫米及以下时，可以不采用任何保护措施。 螺柱直径在8毫米及以上时，应采用气体保护，这样可以避免产生气孔。

长周期螺柱焊工艺流程

长周期螺柱焊的焊接时间在100毫秒以上，由于焊接时间较长，所以熔池较深，可焊螺柱直径较大，对板材表面质量要求较低，要求板的厚度较大。

长周期螺柱外形特点

由于长周期螺柱焊本身焊接熔池较深，所以螺柱本身无需法兰提高焊接强度。 根据螺柱材质不同，低碳钢螺柱前端需镶嵌小铝球用于焊接时的引弧，而不锈钢螺柱不需要小铝球。 由于熔池较深，气体保护对熔池的塑形能力较差，并且较易受到电弧偏吹 影响，所以在焊接M12以上的螺柱时，宜采用瓷环保护焊接。
